学习型红外遥控开关

小 枫

  四年前笔者就用89C2051制作了一款遥控开关(仅能开关),那是针对特定遥控键的编码所设计的,后来因为种种原因,更换了几次遥控器,不得不又重新编了几回程序,因此萌生了设计一款可学习遥控开关的念头,但终因懈懒而放弃。直到小孩呱呱坠地,妻子强烈要求我制作一个使用方便的遥控开关,以便夜间起居,于是便有了下面的作品,单片机则改成了90S2313。第一只学习型遥控开关面世后,实用效果非常好,以致于一发不可收拾地做了8只,自己家中装备了3只,父母家中装了2只,还有3只被朋友强行征用。想想看,躺在床上,用电视机的遥控器就能遥控房间里的一切电器,那样的感觉真叫“爽”。现将电路奉上,由飞时电子研究所提供写好程序的单片机芯片,为方便爱好者仿制,还将原双面线路板重新设计成单面线路板,供参考。

一.特点:

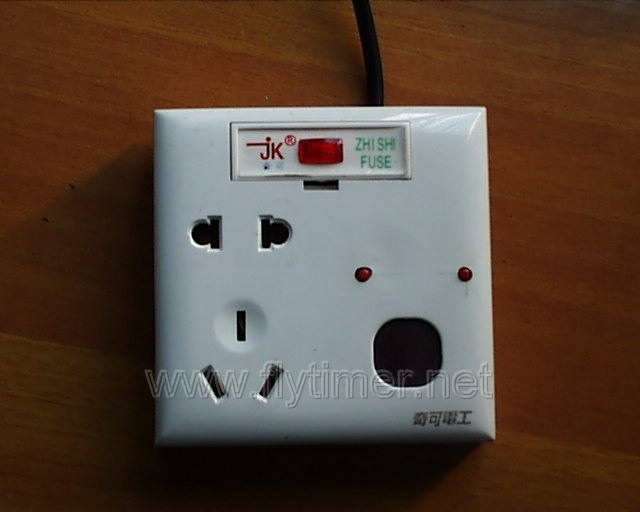

  1、电路板可装入现有标准的开关插座内,外形、安装、基本使用均同一般的开关插座。
  2、既可通过开关插座面板上的开关进行控制,也可通过遥控器进行遥控。
  3、可控制开、关、调光、调速。
  4、既可为此开关插座配售专门的红外遥控器,也可不配遥控器,用户可使用自己原有的红外遥控器,如电视机、VCD、遥控风扇等电器的遥控器。这样即可为用户省去购买遥控器的投资,同时也避免了遥控器过多带来的不便。
  5、杰出的智能学习功能。此开关插座之所以能适用多种遥控器,在于它具有智能学习功能。只须按动开关插座上的学习键,再对着插座按动遥控器上的某个键,即可完成“学习”功能,整个过程只须5秒钟。此后即可用遥控器上的这个键对开关插座进行遥控了。由于只对“学习”后的键有效,因此不会与其它的电器产生影响。
  6、可分别控制两路电器。

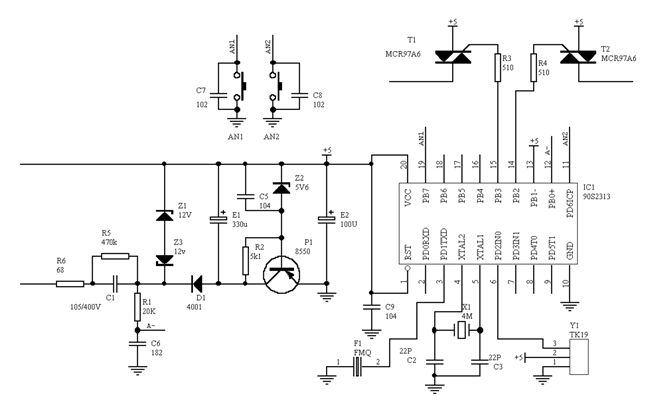

  二.电原理图:

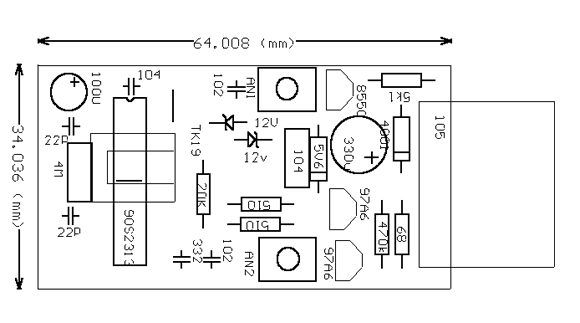

  三.元件布局图

  四.PCB图,注意这是从TOP面看过去的视图,如果从BOTTOM面看的话应该要反过来,仿制时一定要弄清楚。





  五.使用方法:
  1、电路中有两只按钮开关AN1和AN2,分别控制两路电器。
  2、按下AN1开关后马上放开,则相应的一路电器作开—关转换。
  3、按下AN1开关并保持,则相应的一路电器电压逐步降低,对应于调光中的减光或调速中的减速,放开按钮后即可保持亮度或速度。
  4、连续按下AN1开关两次,相应的一路电器电压恢复到最大,即快速恢复到最亮或最快。
  5、连续按下AN1开关两次,且第二次按下后不放开,则相应的一路电器电压逐步升高,对应于调光中的增光或调速中的增速,放开按钮后即可保持亮度或速度。
  6、第1步的开、关不会影响保持的亮度或速度。
  7、连续按下AN1开关三次,即进入遥控学习状态,此时用遥控器对准电路板上的红外接收窗口,按下欲学习的键,如电视遥控器上的AV键,约5秒钟后即可学习成功,此时电视遥控器上的AV键的功能就与AN1开关相同,你可以用遥控器上的AV键来遥控电器了,其它的键不会影响它。
  8、断电后不会丢失数据。
  9、每次接收到有效按键时 F1 压电蜂鸣器会发出一声“嘀”提示音。
  10、AN2的使用同AN1。

  六. 注意事项:
  1、尽量使用遥控器上不常用的键,以免在使用中互相干扰。
  2、已经通过了200多种电视机、CD机、VCD机、DVD机和遥控风扇的红外遥控器的测试,极少数遥控器会出现个别重复码,不影响使用。
  3、红外接收头选用塑封一体化接收头,如TK19或HS0038A等,使用时不要让灯光直接照射到接收头。
  4、图中的 F1 压电蜂鸣器必须有谐振腔才能出声,用电子贺卡上常用的哪种就可以了。
  5、如需控制大功率电器或电容性负载,需换用相应容量的可控硅。
  6、空调器的遥控器的编码方式独特,不能适用。
  7、电路中带有220V强电,调试时要注意安全,单片机最好使用插座,待其它部分调试好后再插入。

邮购信息>>

提供Protel格式的sch和pcb图 下载
